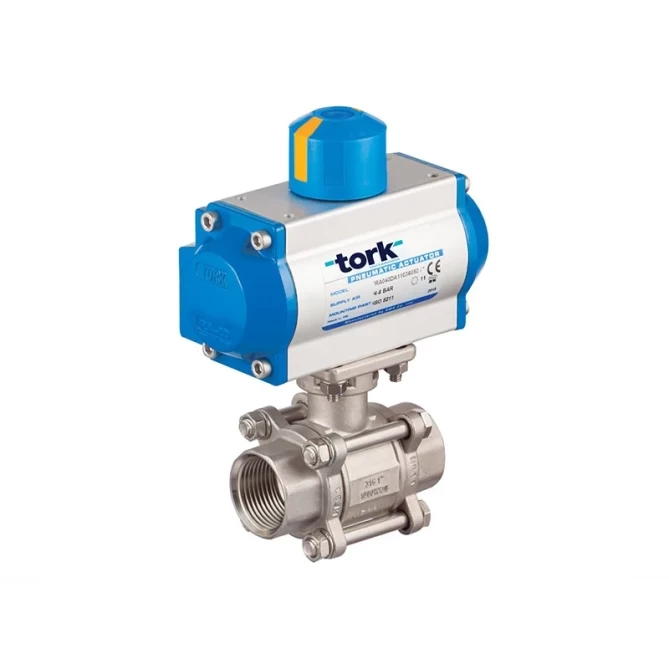

TORK-PAV 903 Pnömatik Aktüatörlü Paslanmaz Küresel Vana

TORK-PAV903 Serisi : Paslanmaz gövdeli, dişli bağlantılı, iki yollu küresel vana

DA : Çift etkili aktüatörlü

SR : Tek etkili aktüatörlü

Kullanıldığı Yerler : Su, sıcak su, basınçlı hava, yağlar, korozif olmayan akışkanlar, hidrokarbonlar, gaz

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

1/2"TORK-PAV903.15DA2/20-63 bar-20..160 CF03
3/4"TORK-PAV903.20DA2/20-63 bar-20..160 CF03
1"TORK-PAV903.25DA2/20-63 bar-20..160 CF03 /F04
11/4"TORK-PAV903.32DA2/20-63 bar-20..160 CF04 /F05
11/2"TORK-PAV903.40DA2/20-50 bar-20..160 CF04 /F05
2"TORK-PAV903.50DA2/20-50 bar-20..160 CF05
ÖlçüTip NoYol AdetiBasınçSıcaklıkISO Bağlantı Flanşı
1/2"TORK-PAV903.15SR2/20-63 bar-20..160 CF03
3/4"TORK-PAV903.20SR2/20-63 bar-20..160 CF03
1"TORK-PAV903.25SR2/20-63 bar-20..160 CF03 /F04
11/4"TORK-PAV903.32SR2/20-63 bar-20..160 CF04 /F05
11/2"TORK-PAV903.40SR2/20-50 bar-20..160 CF04 /F05
2"TORK-PAV903.50SR2/20-50 bar-20..160 CF05

TORK Aktüatör Özellikleri

Gövde : Alüminyum ekstrüzyon, eloksal kaplı yüzey, hard anodize

Kapak : Alüminyum enjeksiyon, mavi renk elektrostatik boyalı

Pistonlar : Alüminyum enjeksiyon

Kontrol Hava : 4-6 bar basınçlı hava (tavsiye: filtre, regülatör, yağlayıcıdan geçen hava kullanılmasıdır)

Gösterge : Her aktüatör üzerinde kırmızı renkli vana açık-kapalı gösterge

Bağlantılar : Vana bağlantısı ISO5211,solenoid vana, switch box, pozisyoner bağlantısı namur

TORK Küresel Vana Özellikleri:

Gövde : Tam geçişli, AISI 316 paslanmaz çelik, 3 parçalı

Yol Adedi : 2 yolludur, her pozisyonda monte edilir

O-ring : Küre etrafındaki PTFE ve boğaz oringi (iki adet) PTFE

Basınç : Alçak basınç ve yüksek basınca uygun dizayn edilmiştir

Çalışma sıcaklığı : -20....160 C derece arası çalışır

Çalışma basıncı : PN 63 bar (1/2"..11/4") , 50 bar(11/2"...2")

Test : Bütün valfler 48 saat 20 barda test edilir
