Uygulama : Küresel vana, kelebek vana, damperlerin on-off/oransal kontrolü, medikal uygulamalar (maske yapımı, solunum cihazları vb.)
Ölçü : RA 40 SR...RA 350 SR
Besleme Basıncı : 4-8 bar
Çıkış Tork Değeri : 5 Nm...1943 Nm (6 bar) tork değeri
Gövde : Alüminyum ekstrüzyon eloksal kaplı
Kapak ve Pistonlar : Alüminyum enjeksiyon
Sıcaklık : -10 ºC...80 ºC
Vana Bağlantı : ISO 5211 standartlarında
Limit Switch Bağlantı : Namur standardı, VDI/VDE 3845
Pozisyoner Bağlantı : Namur standardı, VDI/VDE 3846
Yön Valfi Bağlantı : Namur standardı, VDI/VDE 3847
Strok Ayarı : Çift yönlü aktüatör üzerinden yapılır ( +,- 5)
Aksesuarlar : Switch box, pozisyoner, manuel override
Tek Etkili Aktüatör | Tork Değeri [Nm] | Vana Bağlantı | Açma Kapama Zamanı | Hava Tüketim Miktarı | |||||
Seri No | P:6 Bar | Yay Değeri | ISO5211 | [Sn] | [Lt] | ||||
SR: Tek Etkili | 0º | 90º | 0º | 90º |
| Açma | Kapama | Açma | Kapama |
TORK-RA40SR | 10.3 | 4.4 | 9.5 | 3.7 | F03/F04/F05 | 0.26 | 0.34 | 0.09 | 0 |
TORK-RA52.SR | 23 | 9.7 | 22.6 | 9.2 | F04/F05/F07 | 0.33 | 0.38 | 0.17 | 0 |
TORK-RA60.SR | 25.6 | 10.7 | 25.1 | 10.3 | F04/F05/F07 | 0.33 | 0.38 | 0.17 | 0 |
TORK-RA75.SR | 60.4 | 29.8 | 58.5 | 27.9 | F05/F07 | 0.48 | 0.57 | 0.5 | 0 |
TORK-RA80.SR | 67.1 | 33.1 | 65 | 31 | F05/F07 | 0.48 | 0.57 | 0.5 | 0 |
TORK-RA100.SR | 111.2 | 69.4 | 90.8 | 49 | F07/F10 | 0.63 | 0.95 | 0.73 | 0 |
TORK-RA120.SR | 218.3 | 151.1 | 154 | 86.8 | F07/F10 | 1.15 | 1.47 | 1.61 | 0 |
TORK-RA143.SR | 362.5 | 230.3 | 215.5 | 347.7 | F10/F14 | 3.2 | 3 | 2.85 | 0 |
TORK-RA160.SR | 481.7 | 305.7 | 283.3 | 459.3 | F10/F14 | 3.8 | 3.5 | 3.25 | 0 |
TORK-RA200.SR | 836.7 | 607.8 | 663.3 | 892.2 | F14/F16 | 4.8 | 4.4 | 6.41 | 0 |
TORK-RA270.SR | 1955.8 | 1417.7 | 1568.4 | 1030.4 | F16 | 5.3 | 4.75 | 13.75 | 0 |
TORK-RA350.SR | 3121.4 | 1943.1 | 3129.2 | 1950 | F16 | 6.2 | 5.3 | 25 | 0 |

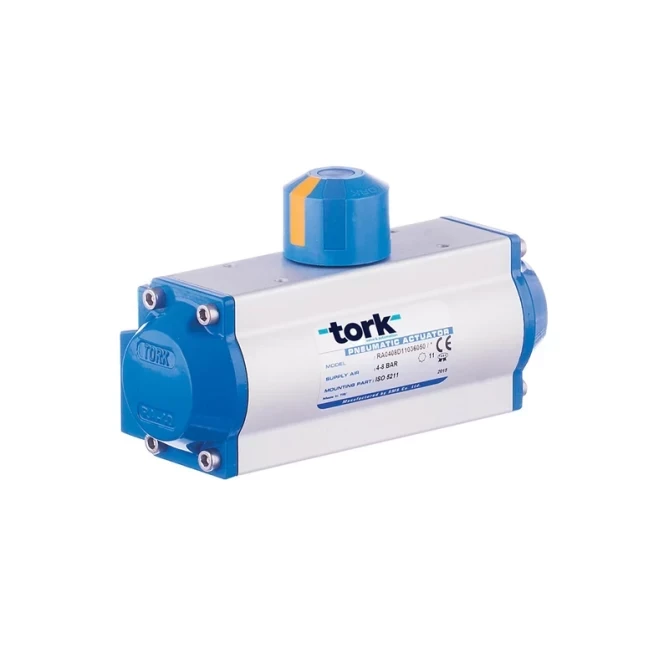

TORK Pnömatik Aktüatörler güçlü, güvenilir ve kompakt yapıdadır. Yüksek performanslı ve uzun ömürlüdür. Genellikle kelebek vana, küresel vana ve plug vana gibi 90 derece dönüşlü son kontrol elemanları ile on-off ve oransal kontrol amaçlı kullanılır.
Pnömatik aktüatörler basınçlı hava kuvveti ile çalışır. Vanaları açma ve kapamaya yarayan otomatik kontrol cihazlarıdır. Tek etkili pnömatik aktüatörler açma işlemini basınçlı hava ile kapama işlemini ise yay kuvveti ile yaparlar. Daha çok emniyet gerektiren prosesler kullanılır. Gaz hatlarında veya yangın hatlarında genellikle kontrol havası bir şekilde kesilirse vananın ilk pozisyonuna dönmesi için tek etkili pnömatik aktüatörler (yay geri dönüşlü) tercih edilir.
Pnömatik aktüatörler vanaları açmak veya kapamak için farklı boru sistemlerinde kullanılabilir. Pnömatik aktüatörlerin seçimi borulardan geçen akışkana da bağlıdır. TORK Pnömatik Aktüatörler SIL 3 ve ATEX belgesine sahip olup, emniyet gerektiren proseslerde ve patlayıcı ortamlarda da kullanılabilir.
Neden Tek Etkili Pnömatik Aktüatör Kullanılır?
Tesisatta vananın elektrik kesildiğinde ilk pozisyonuna dönmesi istendiği durumlarda tercih edilen aktüatör tipi tek etkili aktüatör lerdir (Yay geri dönüşlü aktüatörler). Genelde emniyet gerektiren sistemlerde yay geri dönüşlü aktüatör tercih edilir.
Yay geri dönüşlü aktüatör seçimi:
Seçilen aktüatörün tabloda P:6 bar kontrol basınçta verdiği tork değerleri Nm olarak verilmiştir. Bu tabloda seçile modelin küçük değerlere göre (90º'ye göre) Nm değerlerine uygun vana seçilmelidir.
Not: Lütfen aktüatöre vana seçerken yukarıdaki tabloda yer alan değerlere dikkate alınız. Vana tork değeri, aktüatör tork değerinden %25 daha az olmalıdır.
Aktüatör:
0º: Başlangıç, kapalı pozisyon aktüatör
90º: Bitiş, açık pozisyon aktüatör
Yay:
0º: Yay montaj poziyonu
90º: Yayın pozisyonu sıkıştırması
1 bar: 14,5 PSI; 1 Nm: 8,85 LB-in; 1 Kgm: 9,81 Nm
