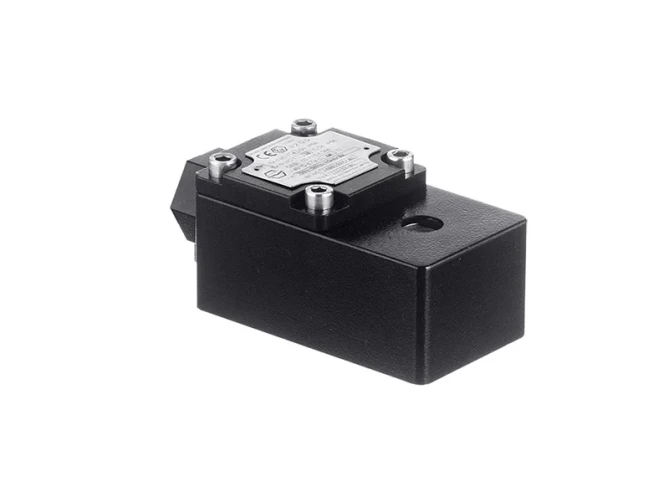

C43 Serisi ATEX Flame-Proof Bobin Metal Dış Korumalı

Tip : C43 seri Flame Proof bobin, (TORK solenoid vana için)

Voltaj : 220 VAC, 240 VAC, 110 VAC, 24 VAC, 12 VAC 50Hz / 60Hz / 110 VDC, 24 VDC, 12 VDC,

Voltaj toleransı : +/- %10

Bobin gücü : 15 VA Alternatif akım bobinler için standart üretim.

220/230 V AC, 110 V AC, 24 V AC, 12 V AC

18 Watt Doğru Gerim (DC) voltaj bobinler için (110V DC, 48V DC , 24V DC, 12V DC)

Koruma sınıfı : II 2 G Ex dII C T4 IP 67, Zone 1, zone 2

Bobin tel izolasyonu : H sınıfı max. 180 C derece

Gövde malzemesi: Alüminyum

Bobin kaplaması: Atex reçine

Çalışma ortam sıcaklığı: -10 °C,... 60 °C

Elektrik bağlantısı: 3 kutuplu klemens (Faz, Nötr ve Toprak)

Uygun rakor ölçüsü: M20 x 1,5, isteğe bağlı 1/2" NPT

Not: Ürün rakorsuz ve kablosuz satılmaktadır.

Siparişlerde bobin gerilimi veriniz. Detaylı bilgi için bobin

bölümüne bakınız.

Önemli uyarı: Bobine boşta enerji verilmemeli, vana üzerinde iken enerji verilmelidir.
Bobin topraklaması güvenlik açısından mutlaka yapılmalıdır.

ÜRÜN KATALOĞU

TEKLİF İSTE

Kullanım Kılavuzu

Ürün Özellikleri
Ürün Açıklaması

Tip Numarası	Bobin Gücü	Gelirim AC / DC	Bakır Tel İzolasyon	Koruma Sınıfı	Tolerans	Tepkime Süresi
Tip Numarası	Bobin Gücü	Gelirim AC / DC	Bakır Tel İzolasyon	Koruma Sınıfı	Tolerans	Açma	Kapama
C43220VAC15VA	15 VA	230 V AC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43220VAC24VA	24 VA	230 V AC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43110VAC15VA	15 VA	110 V AC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43024VAC15VA	15 VA	24V AC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43012VAC15VA	15 VA	12V AC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43024VDC18W	18 W	24V DC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43012VDC18W	18 W	12 V DC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000ms
C43110VDC18W	18 W	110 V DC	H Sınıfı 180 °C	II 2 G Ex dII C T4 IP 67	+/- %10	400ms ≈ 1600ms	1000ms ≈ 2000m

Tip	Bağlantı Şemaları
C43 BOBİN	C43 Bağlantı Şeması

Solenoid valfler bobinler ile enerjilenerek açılıp kapanırlar. Solenoid enerjideyken çekirdeğin hareket etmesini ve valfi çalıştırmasını sağlar. Bobinler, silindirik bir şekilde sarılı bakır telden oluşur. Enerjilenmiş bobin bir manyetik akışı oluşturur. Bobin kovana oturur ve bir somunla sabitlenir.

TORK bobinler özgün tasarımız ile üstün performans sergilerler. Uzun ömürlüdür. C43 ATEX Metal Korumalı Bobin, Zone 1 ve Zone 2 yanıcı, patlayıcı ortamlara özel bobindir. TORK ATEX solenoid vanalarda kullanılır. Alüminyum gövdeden oluşmaktadır.

Yanıcı, parlayıcı ve tehlikeli ortamlar için geliştirilmiştir. Çeşitli AC ve DC voltajlarda imalatı yapılmaktadır. ATEX belgelidir.

Koruma sınıfı: II 2 G Ex d II T4 IP67
Kullanım Alanları: Zone 1, Zone 2, Alev sızdırma tehlikeli olan proseslerde,
Gövde: Metal Koruma kaplı.
