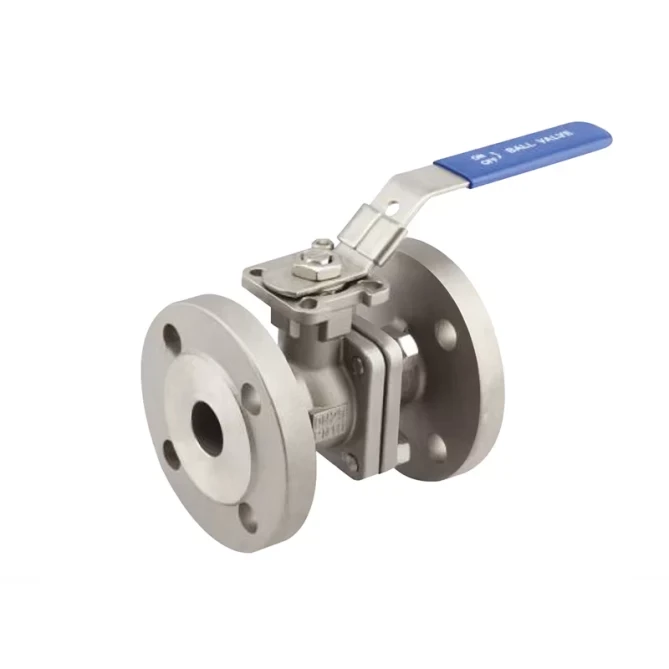

TORK-PAV 906 Pnömatik Aktüatörlü Paslanmaz Küresel Vana gallery image 1
TORK-PAV 906 Pnömatik Aktüatörlü Paslanmaz Küresel Vana gallery image 1

TORK-PAV 906 Pnömatik Aktüatörlü Paslanmaz Küresel Vana

TORK-PAV906 Serisi: Paslanmaz gövdeli, flanş bağlantılı, iki yollu küresel vana

DA:Çift etkili aktüatörlü

SR:Tek etkili aktüatörlü

Kullanıldığı Yerler: Su, sıcak su, basınçlı hava, yağlar, korozif olmayan akışkanlar, hidrokarbonlar, gaz

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

DN15PAV 906F.15 DA2/20-40 bar-30..180 CF03
DN20PAV 906F.20 DA2/20-40 bar-30..180 CF03
DN25PAV 906F.25 DA2/20-40 bar-30..180 CF03 /F04
DN32PAV 906F.32 DA2/20-40 bar-30..180 CF04 /F05
DN40PAV 906F.40 DA2/20-40 bar-30..180 CF04 /F05
DN50PAV 906F.50 DA2/20-40 bar-30..180 CF05

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

DN15PAV 906F.15 SR2/20-40 bar-30..180 CF03
DN20PAV 906F.20 SR2/20-40 bar-30..180 CF03
DN25PAV 906F.25 SR2/20-40 bar-30..180 CF03 /F04
DN32PAV 906F.32 SR2/20-40 bar-30..180 CF04 /F05
DN40PAV 906F.40 SR2/20-40 bar-30..180 CF04 /F05
DN50PAV 906F.50 SR2/20-40 bar-30..180 CF05

TORK Aktüatör Özellikleri

Gövde : Alüminyum ekstrüzyon, eloksal kaplı yüzey, hard anodize

Kapak : Alüminyum enjeksiyon, mavi renk elektrostatik boyalı

Pistonlar : Alüminyum enjeksiyon

Kontrol Hava : 4-6 bar basınçlı hava (tavsiye: filtre, regülatör, yağlayıcıdan geçen hava kullanılmasıdır)

Gösterge : Her aktüatör üzerinde kırmızı renkli vana açık-kapalı gösterge

Bağlantılar : Vana bağlantısı ISO5211,solenoid vana, switch box, pozisyoner bağlantısı namur

TORK Küresel Vana Özellikleri:

Gövde : Tam geçişli, AISI 316 paslanmaz çelik, iki parçalı

Yol Adedi : 2 yolludur, her pozisyonda monte edilir

O-ring : Küre etrafındaki PTFE ve boğaz oringi (iki adet) PTFE

Basınç : Alçak basınç ve yüksek basınca uygun dizayn edilmiştir

Çalışma sıcaklığı : -30....180 C derece arası çalışır

Çalışma basıncı : PN 25, PN 40 bar (NW15…NW250)

Test : Bütün valfler 48 saat 20 barda test edilir
