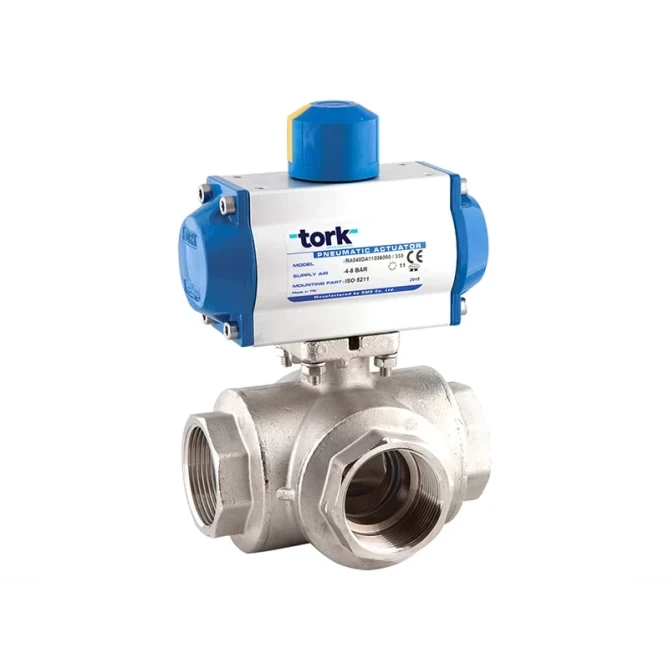

TORK-PAV 902 Pnömatik Aktüatörlü Pirinç Küresel Vana

TORK-PAV902 Serisi : Pirinç gövdeli, dişli bağlantılı, üç yollu L tip küresel vana

DA : Çift etkili aktüatörlü

SR : Tek etkili aktüatörlü

Kullanıldığı Yerler: Su, sıcak su, basınçlı hava, yağlar, korozif olmayan akışkanlar, hidrokarbonlar, gaz

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

1/2"

TORK-PAV902.15DA

2/2

0-40 bar

0..150 C

F03

3/4"

TORK-PAV902.20DA

2/2

0-40 bar

0..150 C

F03

1"

TORK-PAV902.25DA

2/2

0-40 bar

0..150 C

F03 /F04

11/4"

TORK-PAV902.32DA

2/2

0-40 bar

0..150 C

F04 /F05

11/2"

TORK-PAV901.40DA

2/2

0-16 bar

0..150 C

F04 /F05

2"

TORK-PAV902.50DA

2/2

0-16 bar

0..150 C

F05

21/2"

TORK-PAV902.65DA

2/2

0-16 bar

0..150 C

F05

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

1/2"

TORK-PAV902.15SR

2/2

0-40 bar

0..150 C

F03

3/4"

TORK-PAV902.20SR

2/2

0-40 bar

0..150 C

F03

1"

TORK-PAV902.25SR

2/2

0-40 bar

0..150 C

F03 /F04

1 1/4"

TORK-PAV902.32SR

2/2

0-40 bar

0..150 C

F04 /F05

1 1/2"

TORK-PAV902.40SR

2/2

0-16 bar

0..150 C

F04 /F05

2"

TORK-PAV902.50SR

2/2

0-16 bar

0..150 C

F05

2 1/2"

TORK-PAV902.65SR

2/2

0-16 bar

0..150 C

F05

TORK Aktüatör Özellikleri

Gövde : Alüminyum ekstrüzyon, eloksal kaplı yüzey, hard anodize

Kapak : Alüminyum enjeksiyon, mavi renk elektrostatik boyalı

Pistonlar : Alüminyum enjeksiyon

Kontrol Hava : 4-6 bar basınçlı hava (tavsiye: filtre, regülatör, yağlayıcıdan geçen hava kullanılmasıdır)
Çok soğuk ortamlarda kumanda havası içindeki su sebebiyle hava hattı donmaması için kuru hava tercih edilmelidir.

Gösterge : Her aktüatör üzerinde kırmızı renkli vana açık-kapalı gösterge

Bağlantılar : Vana bağlantısı ISO5211,solenoid vana, switch box, pozisyoner bağlantısı namur

TORK Küresel Vana Özellikleri:

Gövde : Tam geçişli, pirinç dövme, üzeri nikel kaplı, L tip vana

Yol Adedi : 3 yolludur, her pozisyonda monte edilir

O-ring : Küre etrafındaki PTFE ve boğaz oringi (iki adet) PTFE +elastomer

Basınç : Alçak basınç ve yüksek basınca uygun dizayn edilmiştir

Çalışma sıcaklığı : -20....150 C derece arası çalışır

Çalışma basıncı : PN 40 bar (1/2"..11/4") , 16 bar(11/2"...2")

Test : Bütün valfler 48 saat 20 barda test edilir
