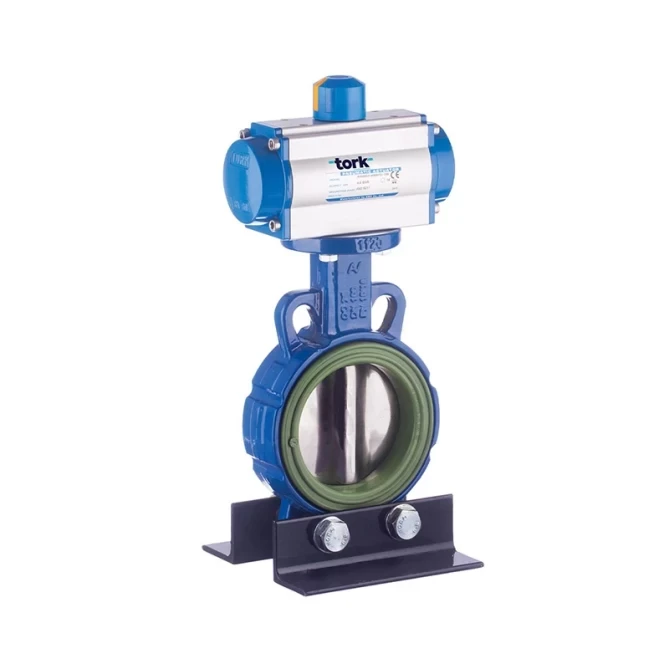

TORK-PAV 809 Pnömatik Aktüatörlü NR Contalı Kelebek Vana

Kullanıldığı Yerler : : Aşındırıcı sıvı, solit, çimento vb akışkanların kontrolünde kullanılır.
PAV 809 Seri daha ağır şartlar uygulamalar için tercih edilir.

İstek Üzere : Limit switch box, pozisyoner, namur solenoid vana, manuel override eklenir.

Tip No : PAV 809.DA ve PAV 809.SR Seri, Pnömatik aktüatör ve kelebek vanadan oluşur.

Aktüatör : RA…DA Rotary pnömatik aktüatör çift etkili
RA..SR Tek etkili pnömatik rotary aktüatör

Besleme hava basıncı : 4-6 bar. Strok ayarlı


Kelebek Vana :

Gövde: GG25 Epoxy boya kaplı KV.W1120 wafer tip aktüatör bağlantılı flanşlı veya ara bağlantılı

Klepe : Paslanmaz çelik, opsiyonel: GG25 epoxy boyalı

Diyafram Lastiği : NR (-30…130°C)

Çalışma basıncı : PN6, opsiyonel: PN10, PN16

Çalışma sıcaklığı : .-30 … 130°C

Ölçü : NW25 … NW600

Ölçü

Model No

Kalebek Vana Tip

Klepe

Conta

DN50PAV809.50.DATORK-KV.W1120.50PaslanmazNR
DN65PAV809.65.DATORK-KV.W1120.65PaslanmazNR
DN80PAV809.80.DATORK-KV.W120.80PaslanmazNR
DN100PAV809.100.DATORK-KV.W1120.100PaslanmazNR
DN125PAV809.125.DATORK-KV.W1120.125PaslanmazNR
DN150PAV809.150.DATORK-KV.W1120.150PaslanmazNR
DN200PAV809.200.DATORK-KV.W1120.200PaslanmazNR
DN250PAV809.250.DATORK-KV.W1120.250PaslanmazNR
DN300PAV809.300.DATORK-KV.W1120.300PaslanmazNR
DN350PAV809.350.DATORK-KV.W1120.350PaslanmazNR
DN400PAV809.400.DATORK-KV.W1120.400PaslanmazNR
DN450PAV809.450.DATORK-KV.W1120.450PaslanmazNR
DN500PAV809.500.DATORK-KV.W1120.500PaslanmazNR
DN600PAV809.600.DATORK-KV.W1120.600PaslanmazNR

Ölçü

Model No

Kalebek Vana Tip

Klepe

Conta

DN50PAV809.50.SRTORK-KV.W1120.50PaslanmazNR
DN65PAV809.65.SRTORK-KV.W1120.65PaslanmazNR
DN80PAV809.80.SRTORK-KV.W1120.80PaslanmazNR
DN100PAV809.100.SRTORK-KV.W1120.100PaslanmazNR
DN125PAV809.125.SRTORK-KV.W1120.125PaslanmazNR
DN150PAV809.150.SRTORK-KV.W1120.150PaslanmazNR
DN200PAV809.200.SRTORK-KV.W1120.200PaslanmazNR
DN250PAV809.250.SRTORK-KV.W1120.250PaslanmazNR
DN300PAV809.300.SRTORK-KV.W1120.300PaslanmazNR
DN350PAV809.350.SRTORK-KV.W1120.350PaslanmazNR
DN400PAV809.400.SRTORK-KV.W1120.400PaslanmazNR
DN450PAV809.450.SRTORK-KV.W1120.450PaslanmazNR
DN500PAV809.500.SRTORK-KV.W1120.500PaslanmazNR
DN600PAV809.600.SRTORK-KV.W1120.600PaslanmazNR
