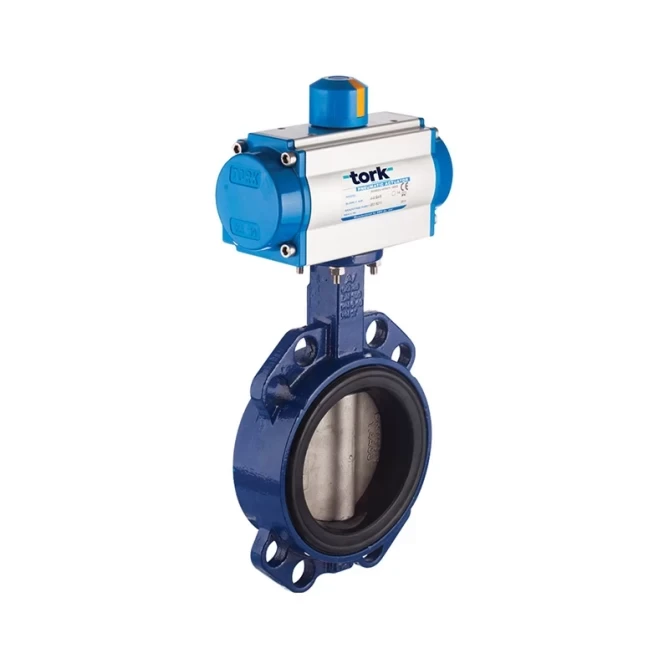

TORK-PAV 800 Pnömatik Aktüatörlü Wafer Kelebek Vana

Kullanıldığı yerler : Su, ısıtma soğutma, Sıvı akışkanlarının kontrolünde kullanılır,

İstek Üzere : Limit switch box, pozisyoner, namur solenoid vana, manuel override

Tip No : PAV 800.DA, PAV800.SR Seri, Pnömatik aktüatör ve kelebek vanadan oluşur.

Aktüatör : RA…DA rotary pnömatik aktüatör çift etkili

RA...SR Rotary pnömatik aktüatör tek aktüatör

Besleme hava basıncı : 4-6 bar. Strok ayarlı

Kelebek Vana Gövde : GG25 Epoxy boya kaplı KV.W121 wafer tip ve ISO5211 standart aktüatör bağlantılı flanşlı veya ara bağlantı parçalı

Klepe : Paslanmaz çelik, opsiyonel: GG25 epoxy boyalı

Diyafram Lastiği : EPDM (-30…130°C)

Çalışma basıncı : Vana çalışma basıncı, PN6, opsiyonel: PN10, PN16

Çalışma sıcaklığı : .-30 … 130°C

Vana Ölçüsü : NW25 … NW600

Önemli not: Kelebek vana boru tesisatına montajda dikkatli montaj yapılmalı. 1. boru ve flanş eksenleri kaçık olmamalı. 2. Kelebek Vana %30 klepe açık iken monte edilmeli. 3. Kelebek Vana contası ve klepesi montajda sıkışma, büzülme , boru iç yüzeyine çarpma, kasılma vb olmamasına dikkat edilmelidir. Klebek vanalı TORK aktüatör size daha çok hizmet verebilmesi için montaj ekibi tecrübeli ve dikkatli olmasına dikkat edilmesi gerekir.

Ölçü

Model No

Kalebek Vana Tip

Klepe

Conta

DN50PAV800.50.DATORK-KV.W121.50PaslanmazEPDM
DN65PAV800.65.DATORK-KV.W121.65PaslanmazEPDM
DN80PAV800.80.DATORK-KV.W121.80PaslanmazEPDM
DN100PAV800.100.DATORK-KV.W121.100PaslanmazEPDM
DN125PAV800.125.DATORK-KV.W121.125PaslanmazEPDM
DN150PAV800.150.DATORK-KV.W121.150PaslanmazEPDM
DN200PAV800.200.DATORK-KV.W121.200PaslanmazEPDM
DN250PAV800.250.DATORK-KV.W121.250PaslanmazEPDM
DN300PAV800.300.DATORK-KV.W121.300PaslanmazEPDM
DN350PAV800.350.DATORK-KV.W121.350PaslanmazEPDM
DN400PAV800.400.DATORK-KV.W121.400PaslanmazEPDM
DN450PAV800.450.DATORK-KV.W121.450PaslanmazEPDM
DN500PAV800.500.DATORK-KV.W121.500PaslanmazEPDM
DN600PAV800.600.DATORK-KV.W121.600PaslanmazEPDM

Ölçü

Model No

Kalebek Vana Tip

Klepe

Conta

DN50PAV800.50.SRTORK-KV.W121.50PaslanmazEPDM
DN65PAV800.65.SRTORK-KV.W121.65PaslanmazEPDM
DN80PAV800.80.SRTORK-KV.W121.80PaslanmazEPDM
DN100PAV800.100.SRTORK-KV.W121.100PaslanmazEPDM
DN125PAV800.125.SRTORK-KV.W121.125PaslanmazEPDM
DN150PAV800.150.SRTORK-KV.W121.150PaslanmazEPDM
DN200PAV800.200.SRTORK-KV.W121.200PaslanmazEPDM
DN250PAV800.250.SRTORK-KV.W121.250PaslanmazEPDM
DN300PAV800.300.SRTORK-KV.W121.300PaslanmazEPDM
DN350PAV800.350.SRTORK-KV.W121.350PaslanmazEPDM
DN400PAV800.400.SRTORK-KV.W121.400PaslanmazEPDM
DN450PAV800.450.SRTORK-KV.W121.450PaslanmazEPDM
DN500PAV800.500.SRTORK-KV.W121.500PaslanmazEPDM
DN600PAV800.600.SRTORK-KV.W121.600PaslanmazEPDM
