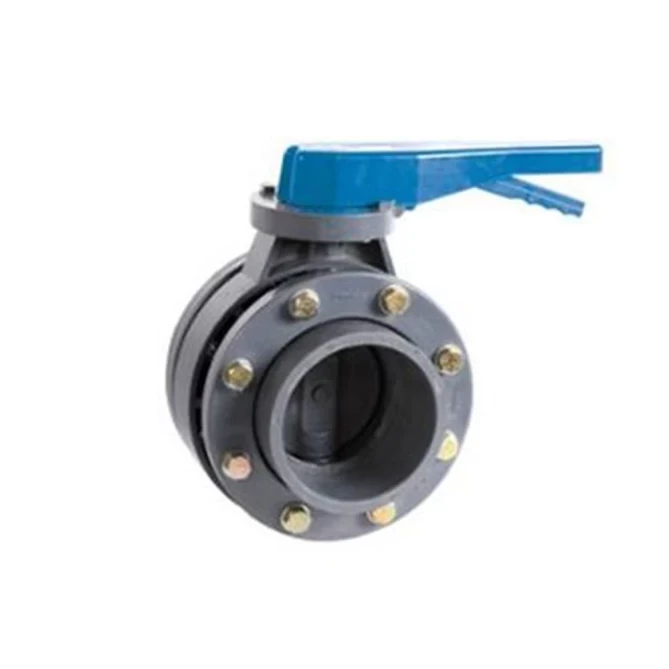

TORK-KV812 Serisi PVC kelebek vana, flanşlı ve kaynaklı bağlantılı PVC gövdeli bu valfler, arıtma sistemleri vanası olarak da adlandırılır.
Kullanıldığı Yerler : Asit, su, agresif akışkanlar, gıda, hijyenik akışkanlar, havuz, arıtma sistemleri
PVC Kelebek Vana Özellikleri:
Çok güçlü boşluksuz mekanik yapı.
U.P.V.C ' den mamul gövde ve kelebek.
EPDM gömlekleme sistemi ve o-ringlerle kesin sızdırmazlık.
Teflon yataklar.
Hassas kalıplama ile tam eksene yerleştirilmiş güçlü, çinko kaplı çelik nüve.
Sağlam kilit sistemi ve kol.
10 Derecelik açı aralığında kilitleme ile hassas debi ayarı.
Kilit tablasını ve kolunu kolayca 180 derece çevirme imkanı.
Kelebeğin bulunduğu açıyı gösteren özel gösterge ve ok sistemi.
Kolun yanlış montajını önleyen kama sistemi.
Akışkanın metal aksama temas etmediği özel dizayn.
Paslanmaz çelik cıvatalar , somun ve yay.
Vanayı müstakil olarak zemine tespit etme ayağı.
Bütün kenar ve köşeleri yuvarlatılmış ergonomik tasarım
Ölçü | Tip No | Klepe | Conta | Basınç | Sıcaklık | Tepe Flanş |
NW80 | TORK-KV812.80 | PVC | EPDM | 0-10 bar | -10..95 C | F03 /F04 |
NW100 | TORK-KV812.100 | PVC | EPDM | 0-10 bar | -10..95 C | F04 /F05 |
NW125 | TORK-KV812.125 | PVC | EPDM | 0-10 bar | -10..95 C | F04 /F05 |
NW125 | TORK-KV812.125 | PVC | EPDM | 0-10 bar | -10..95 C |
|
NW150 | TORK-KV812.150 | PVC | EPDM | 0-10 bar | -10..95 C |
|
NW200 | TORK-KV812.200 | PVC | EPDM | 0-10 bar | -10..95 C |
|
NW200 | TORK-KV812.200 | PVC | EPDM | 0-10 bar | -10..95 C |
|
NW250 | TORK-KV812.250 | PVC | EPDM | 0-10 bar | -10..95 C |
|
Kelebek vana tam kapalı iken açılma yüzdesi “0”, tam açıkken “100”’dür.
Herhangi bir pozisyonda kelebek vananın açılması halinde vanadan geçecek suyu bulmak için vana açılma yüzdesini ve buna denk düşen rölatif akış yüzdesini ve buna denk düşen rölatif akış yüzdesi (Kv) = a bulunur.
Vananın iki tarafındaki basınç farkına bağlı akış diyagramından Kv 100 = b değerini bulun. 20°C sıcaklıkta vana içinden geçecek suyun miktarı axb litre/dakikadır.
Örnek : 20°C sıcaklıkta 0,5 bar basınç altında olan D 110 DN100 (4”) kelebek vanadan 0 bara su boşaltılacaktır. Vana kelebeği 45° açılmış iken boşalan su miktarını litre/dakika cinsinden bulalım. Kelebek vananın açılma yüzdesi %50 buna denk düşen Kv50 = %30’dur. Basınç farkına bağlı akış diyagramından 0,5 bar basınçtaki Kv100 = 4800 litre/dakika okunur. 0,30 x 4800 = 1440 litre/dakika bulunmuş olur.
