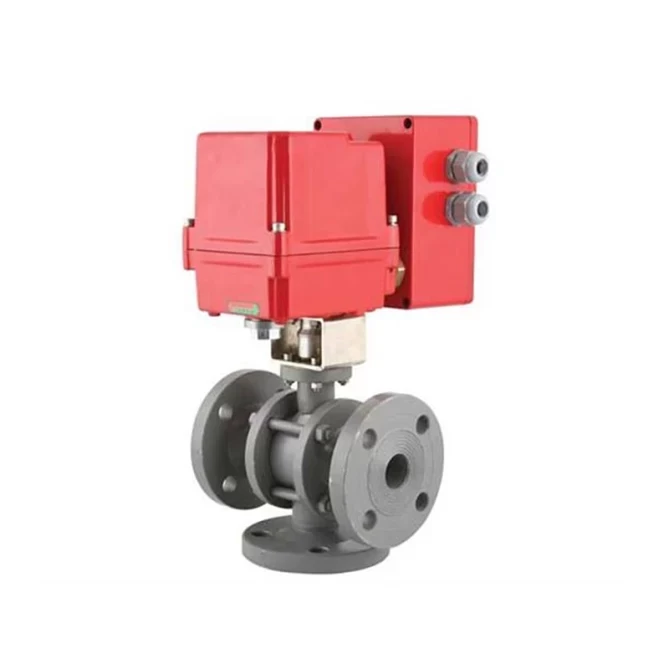

TORK-EAV 906 Paslanmaz Elektrik Aktüatörlü Küresel Vana

TORK-EAV 906 Serisi Elektrik Aktüatörlü On-off Kontrollü Paslanmaz Çelik Flanş Bağlantılı 3/2 Yollu Küresel Vana

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

1/2"

T-EAV906.15

3/2

0-40 bar

0..150 C

F03

3/4"

T-EAV906.20

3/2

0-40 bar

0..150 C

F03

1"

T-EAV906.25

3/2

0-40 bar

0..150 C

F03 /F04

11/4"

T-EAV906.32

3/2

0-40 bar

0..150 C

F04 /F05

11/2"

T-EAV906.40

3/2

0-16 bar

0..150 C

F04 /F05

21/2"

T-EAV906.65

3/2

0-16 bar

0..150 C

F05

3"

T-EAV906.80

3/2

0-16 bar

0..150 C

4"

T-EAV906.100

3/2

0-16 bar

0..150 C

5"

T-EAV906.125

3/2

0-16 bar

0..150 C

6"

T-EAV906.150

3/2

0-16 bar

0..150 C

8"

T-EAV906.200

3/2

0-16 bar

0..150 C

10"

T-EAV906.250

3/2

0-16 bar

0..150 C

TORK-EAV 906P Serisi Oransal Elektrik Aktüatörlü Paslanmaz Çelik 3/2 Flanşlı Küresel Vana

Ölçü

Tip No

Yol Adeti

Basınç

Sıcaklık

ISO Bağlantı Flanşı

1/2"

T-EAV906P.15

3/2

0-40 bar

0..150 C

F03

3/4"

T-EAV906P.20

3/2

0-40 bar

0..150 C

F03

1"

T-EAV906P.25

3/2

0-40 bar

0..150 C

F03 /F04

11/4"

T-EAV906P.32

3/2

0-40 bar

0..150 C

F04 /F05

11/2"

T-EAV906P.40

3/2

0-16 bar

0..150 C

F04 /F05

21/2"

T-EAV906P.65

3/2

0-16 bar

0..150 C

F05

3"

T-EAV906P.80

3/2

0-16 bar

0..150 C

4"

T-EAV906P.100

3/2

0-16 bar

0..150 C

5"

T-EAV906P.125

3/2

0-16 bar

0..150 C

"6

T-EAV906P.150

3/2

0-16 bar

0..150 C

8"

T-EAV906P.200

3/2

0-16 bar

0..150 C

10"

T-EAV906P.250

3/2

0-16 bar

0..150 C

TORK-EAV 906 Seri Elektrik Aktüatörlü Paslanmaz Gövdeli Küresel Vana Flanşlı 3/2 Yollu

Kontrol : On-off (opsiyonel oransal REA 40 ve REA 80 hariç)

Çalışma Voltajı : 220 V AC, (istek üzere 24 V DC, 380 VAC)

Açma Kapama Süresi : 13...25 sn.(50/60Hz, 90 derece dönüş)

Çıkış Tork Değeri : 40 Nm…150 Nm

Koruma Sınıfı : IP67

Ortam Sıcaklığı : .-20°C …70°C

Vana Bağlantı : ISO5211 standart F03/F05/F07

Opsiyonel : Lokal kontrol ünitesi, potansiyometre, pozisyon transmitter ve PCU oransal ünite eklenebilir

TORK-KV 906 Küresel Vana Özellikleri

Gövde : Tam geçişli, AISI 316 paslanmaz çelik,Flanşlı

Bağlantı Ölçüleri : DN15…DN200

Aktüatör Seçimi : REA 40 (DN15), REA 60 (DN20... DN 40), REA 80 (DN 50, DN65), REA150 (DN80, DN100)

Yol Adeti : Üç yolludur

O-ring : Küre etrafındaki PTFE ve boğaz o-ringi (iki adet) PTFE

Basınç : Alçak basınç ve yüksek basınça uygun dizayn edilmiştir.

Çalışma Sıcaklığı : .-20°C …180°C arası çalışır.

Çalışma Basıncı : PN 40 bar (DN15..DN50 ), 16 bar (DN65…DN200)

Test : Bütün valfler 48 saat 20 barda test edilir
