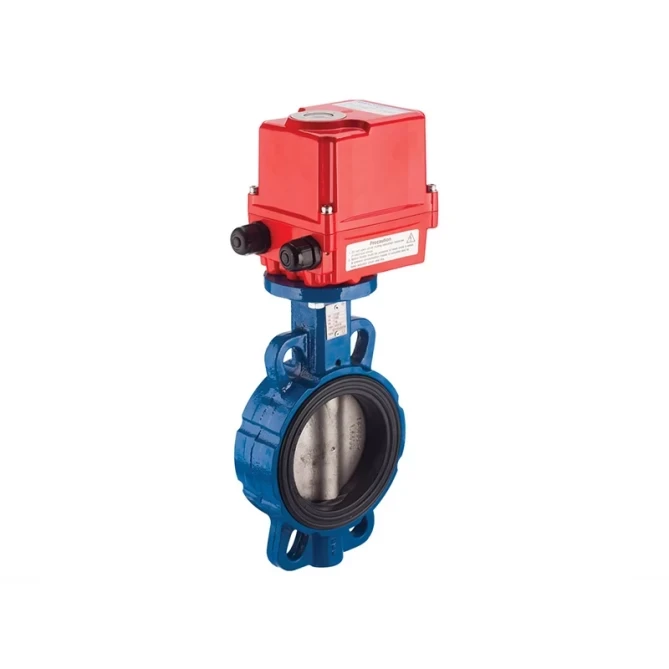

TORK-EAV 802 Elektrik Aktüatörlü Wafer 1120 Tip Kelebek Vana

TORK-EAV802 Serisi: Elektrik Aktüatörlü Wafer Tip Kelebek Vana

90 derece dönüşlü elektrik aktüatörlü

Standart imalat kelebek vana, klepe paslanmaz, conta EPDM’dir.

Kullanıldığı Yerler: Su, sıcak su, basınçlı hava, yağlar, asit, gaz, boya, çimento, toz vb.

220 V AC On-off Kontrollü Elektrik Aktüatör

TORK-EAV 802 Elektrik Aktüatörlü Wafer Tip Kelebek Vana

Kelebek Vana: Wafer tip KV. W1120 Serisi

Ölçü

Tip No

Klepe

Conta

Basınç

Sıcaklık

ISO bağ. flanş

NW50

T-EAV802.50.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV802.65.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV802.80.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV802.100.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV802.125.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV802.150.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV802.200.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW250

T-EAV802.250.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW300

T-EAV802.300.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW350

T-EAV802.350.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW400

T-EAV802.400.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV802.450.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW500

T-EAV802.500.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW600

T-EAV802.600.AC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130

24 V DC On-off Kontrollü Elektrik Aktüatör

TORK-EAV 802 Elektrik Aktüatörlü Wafer Tip Kelebek Vana

Kelebek Vana: Wafer Tip KV W1120 Serisi

Ölçü

Tip No

Klepe

Conta

Basınç

Sıcaklık

ISO bağ. flanş

NW50

T-EAV802.50.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03

NW65

T-EAV802.65.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03

NW80

T-EAV802.80.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F03 /F04

NW100

T-EAV802.100.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F04 /F05

NW125

T-EAV802.125.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F04 /F05

NW150

T-EAV802.150.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

F05

NW200

T-EAV802.200.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW250

T-EAV802.250.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW300

T-EAV802.300.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW350

T-EAV802.350.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW400

T-EAV802.400.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW 450

T-EAV802.450.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW500

T-EAV802.500.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

NW600

T-EAV802.600.DC

Paslanmaz Çelik

EPDM

0-10 bar

-30..130 C

TORK Elektrik Aktüatör Özellikleri

Gövde : Alüminyum enjeksiyon, elektrostatik polyester boyalı

Koruma Sınıfı : Weatherproof, IP67, NEMA4, 6 gövde içinde neme karşı ısıtıcı (10watt)

El Kontrol : Aktüatör gövdesi dışında

Çalışma Voltajı : 220V AC, 24V DC, 380V AC

Açma Kapama : 12 sn…34 sn (50…60Hz, 90 derece dönüş)

Motor : Reversible motor, çift yöne dönebilir

Vana Bağlantı : ISO5211 standart F03/F05/F07

TORK Kelebek Vana Özellikleri:

Gövde : GG25 gri döküm epoksi kaplama (Standart kelebek vana KV.W120 seri)

Klepe : GGG50 sfero döküm rilsan kaplı/304-316 paslanmaz çelik

Conta : EPDM (-30C…130C) veya NBR (-30C…90C)

Çalışma basıncı : Alçak basınç ve yüksek basınca uygun dizayn edilmiştir

Çalışma sıcaklığı : -30....130 C derece arası çalışır

Mil : AISI 420 paslanmaz
