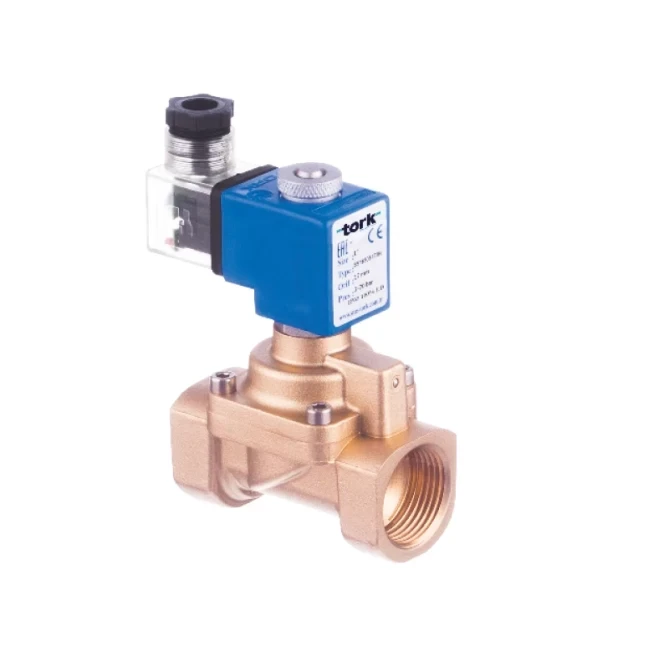

S5093 Kompresör Solenoid Valf

Uygulama : Yağlı, sıcak ve basınçlı hava

Ölçü : 3/8"…1"

Çalışma Basıncı : 1…40 Bar

Kovan, Çekirdek : Paslanmaz

Gövde : Pirinç

Diyafram : PTFE

Akışkan Sıcaklığı : -10°C…160 °C

Pozisyon : Normalde Kapalı

Bobin Gerilimi : 230V, 110V, 48V, 24V, 12V AC; 110V, 48V, 24V, 12 V DC

Koruma Sınıfı : IP65 ( isteğe bağlı Exproof )

Valf Tipi

Bağlantı Ölçüsü

Orifis Ölçüsü

Basınç min/max

Kv

Akışkan Sıcaklığı °C

Diyafram

Ağırlık

S5093

G

mm

bar

bar

L/dak

min

max

PTFE

kg

S5093.02

3/8"

12,5

1

40

48

-10

180

PTFE

0,75

S5093.03

1/2"

14,5

1

40

70

-10

180

PTFE

0,8

S5093.04

3/4"

17

1

40

90

-10

180

PTFE

0,9

S5093.05

1"

17

1

40

90

-10

180

PTFE

1

Agresif olmayan akıskanlar için (su, yag vs…) gaz akıskanlar için (hava, atıl gaz vs…) uygundur.

Minimum çalısma fark basıncı 1 bar’dır.

Genis basınç aralıgı, akıs hızı ve orifis seçenekleri vardır.

TORK solenoid valfler 97/23/EC, Basınçlı ekipmanlar yönetmeligi (PED)
ve 2006/95/ECC Alçak voltaj yönetmeligi (LVD) uygundur.

Solenoid valfler filtre ile kullanılmalıdır.

Solenoid valfler çalısmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.

Standard boru baglantısı G (BSP) (ISO 228-1) ve istek üzerine diger boru baglantıları (NPT (ANSI 1.20.3)) uygundur.
