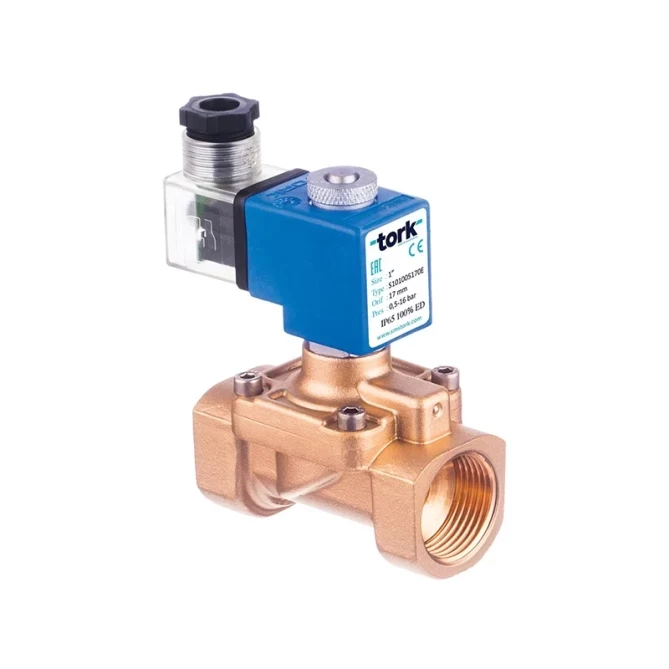

S5013 Kompresör Solenoid Vana

Uygulama : Yağlı, sıcak ve basınçlı hava

Ölçü : 1/8"…1/"

Çalışma Basıncı : 0,5…40 Bar (3/8"…1"); 0…50 Bar (1/8"…1/4")

Kovan, Çekirdek : Paslanmaz

Gövde : Pirinç

Diyafram : VİTON, İstek Üzerine NBR, EPDM

Akışkan Sıcaklığı : -10°C…160 °C

Pozisyon : Normalde Kapalı (S5013), Normalde Açık (S5014)

Bobin Gerilimi : 230V, 110V, 48V, 24V, 12V AC; 110V, 48V, 24V, 12 V DC

Koruma Sınıfı : IP65 ( isteğe bağlı Exproof )

Ürün Kod Numarası

Bağlantı Ölçüsü

Orifis Ölçüsü (mm)

Basınç  (bar)

KV  lt/ dk

Diyafram / Oring

Ağırlık (kg)

Min

Max

Opsiyon

S5013.00.018

1/8"

1,8

0

50

1,6

Viton

NBR

EPDM

PTFE

0,37

S5013.01.018

1/4"

1,8

0

50

1,6

Viton

NBR

EPDM

PTFE

0,36

S5013.02

3/8"

12,5

0,5

40

48

Viton

NBR

EPDM

0,68

S5013.03

1/2"

14,5

0,5

40

70

Viton

NBR

EPDM

0,71

S5013.04

3/4"

17

0,5

40

90

Viton

NBR

EPDM

0,79

S5013.05

1"

17

0,5

40

90

Viton

NBR

EPDM

0,96

S5013 Seri Kompresör Solenoid Vanaları 2/2 yollu, normalde kapalı, yüksek basınç solenoid vanadır. 1/8”…1/4” direkt çekmeli, 3/8”…1” pilot kumandalıdır. S5014 Serisi normalde açık, pilot kumandalı solenoid vanadır.

S50 serisi solenoid vanalar yağlı, sıcak basınçlı akışkanlara özel seri solenoid vana grubudur. İçinden yağlı ve sıcak hava geçen kompresörlerde tercih edilmektedir.

Kirli akışkanlarda solenoid vana girişine filtre takılması önerilir. Aksi takdirde akışkanda bulunan partiküller vananın düzgün çalışmasını engelleyebilir. Filtre vananızın ömrünü uzatabilirsiniz.

TORK Solenoid Vanalar %100 yerli olarak üretilmektedir. Herhangi bir arıza durumunda orijinal TORK marka yedek parçaları firmamızdan temin edebilirsiniz.
