Pnömatik aktüatörler endüstride yaygın olarak kullanılan önemli bileşenlerden biridir. Temel olarak basınçlı hava kullanarak mekanik hareketi sağlayan bu cihazlar farklı uygulama alanlarında verimli çözümler sunar. Bu yazıda pnömatik aktüatörlerin çalışma prensiplerini temel bileşenlerini ve aktüatörlü vanalarla ilgili detayları inceleyeceğiz.
Aktüatör Nedir?
Pnömatik aktüatörlerin çalışma prensibini ve kullanım alanlarını anlamadan önce her şeyden önce aktüatörlerin ne olduğunu inceleyelim. Aktüatörler otomasyonun ve endüstriyel süreçlerin kalbinde yer alan cihazlardır. Hidrolik veya pnömatik enerjiyi mekanik harekete çevirerek çeşitli işlemleri yerine getirirler. Temel amacı bir makine veya sistemin belirli bir parçasını hareket ettirerek otomasyonu sağlamaktır. Bu hareket doğrusal ya da döner olabilir ve genellikle vanaları açma-kapama işlemlerinde kullanılır. Aktüatörler özellikle endüstriyel otomasyon robotik sistemler otomotiv havacılık ve üretim hatlarında yaygın olarak kullanılarak mekanik sistemlerin otomatik ve verimli bir şekilde çalışmasını sağlarlar.
Aktüatör Çeşitleri Nelerdir?
Öncelikle aktüatörün çeşitlerinden bahsedelim. Aktüatörler enerji kaynaklarını mekanik harekete dönüştüren cihazlardır ve farklı uygulama ihtiyaçlarına göre çeşitli tiplerde gelirler. Temel olarak elektrik, hidrolik ve pnömatik aktüatörler olmak üzere üç ana kategoriye ayrılırlar. Elektrikli aktüatörler elektrik enerjisini mekanik torka dönüştürerek bir motor yardımıyla vanaları açıp kapatır ya da modüle eder. Hidrolik aktüatörler ise basınçlı sıvı kullanarak enerji sağlar ve doğrusal ya da döner hareket oluşturur. Bu aktüatörlerin yüksek güç kapasitesine sahip olmasına rağmen karmaşık bakım gerektirebilirler. Pnömatik aktüatörler ise sıkıştırılmış havayı mekanik enerjiye çevirir. Hızlı yanıt süreleri ve düşük maliyetleri ile öne çıkarlar.
Pnömatik Aktüatör Nedir?
Farklı aktüatör tiplerinden inceleyeceğimiz pnömatik aktüatörler basınçlı hava yardımıyla mekanik hareket oluşturabilen cihazlardır. Özellikle otomasyon sistemlerinde ve endüstriyel süreçlerde kullanılan bu aktüatörler mekanik enerjiye ihtiyaç duyulan pek çok farklı alanda tercih edilmektedir. Çalışma prensipleri basit olmakla birlikte yüksek güvenlik ve düşük maliyet avantajları sağlarlar.
Pnömatik aktüatörlerin kullanıldığı başlıca alanlar arasında montaj hatları paketleme makineleri vana kontrol sistemleri ve robotik otomasyon yer alır. Basınçlı hava sistemlerinin sağladığı avantajlar aktüatörlerin bu tür endüstriyel uygulamalarda yaygınlaşmasını sağlamıştır.
Pnömatik Aktüatörlerle Karşılaştığımız Örnekler
Pnömatik aktüatörler, basınçlı hava ile mekanik hareket sağladıkları için pek çok endüstride geniş bir kullanım alanına sahiptir. Otomasyon sistemlerinde, üretim hatlarındaki makinelerin valfleri açma-kapama gibi tekrarlayan hareketlerini hızlı ve hassas şekilde gerçekleştirirler. Valf kontrolünde, özellikle kimya, petrokimya ve enerji santralleri gibi sıvı ve gaz akışının düzenlenmesi gereken proses endüstrilerinde önemli bir rol oynarlar. Bu aktüatörler, manuel müdahaleye gerek kalmadan, güvenli ve kesintisiz çalışma sağlar.

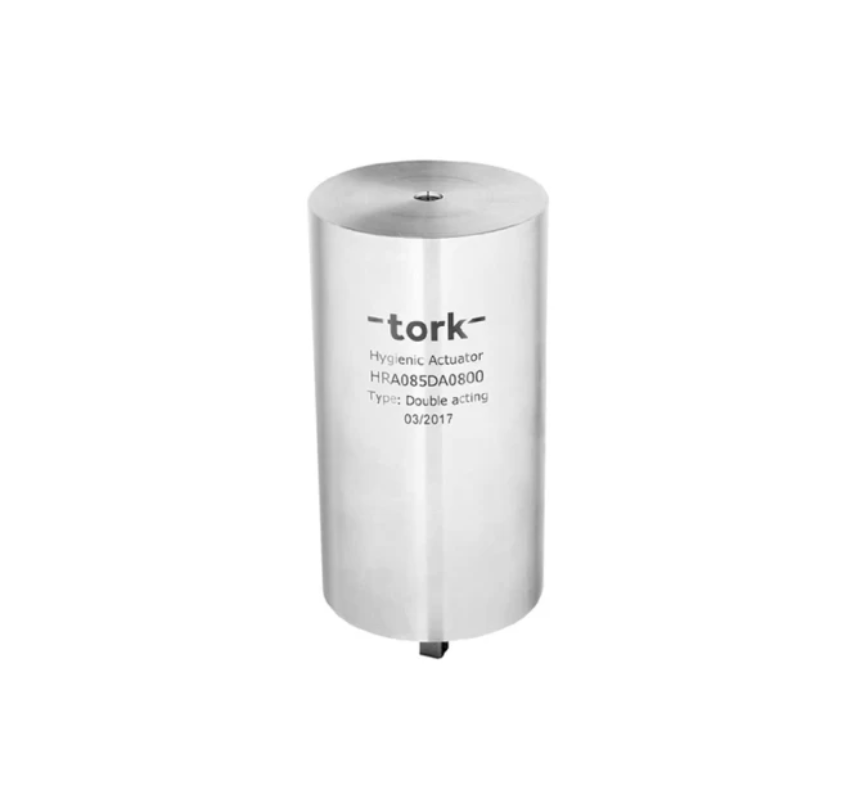

Gıda ve içecek endüstrisinde, hijyenik koşullar altında güvenilir çalışmalarıyla dikkat çekerler. Gıda işleme makinelerinde pnömatik aktüatörler, ürünlerin ambalajlanması ve işlenmesi gibi süreçlerde hassas ve tekrarlanabilir hareketler sunar. Kimya ve petrokimya sektöründe, patlayıcı gazların bulunduğu tehlikeli ortamlarda güvenle kullanılabilirler; ATEX sertifikalı modeller bu tip uygulamalarda özellikle tercih edilir.
Enerji üretim tesislerinde, türbinler veya buhar sistemlerinin kontrolünde kullanılarak yüksek güvenilirlik sağlarlar. Havacılık ve savunma sanayiinde, uçaklardaki çeşitli mekanik kontrolleri sağlamak ve askeri sistemlerdeki hareketli bileşenleri yönetmek için pnömatik aktüatörlere başvurulur. Su ve atık su arıtma tesislerinde ise, su akışının kontrol edilmesi ve arıtma sistemlerinin otomatik olarak yönetilmesi için kullanılırlar. SIL3 sertifikalı modeller, yüksek güvenlik gereksinimleri olan bu gibi kritik sistemlerde güvenle kullanılabilir.
İlginizi Çekebilir: Gemilerde Kullanılan Valfler Nelerdir?
Pnömatik Aktüatörlerin Çalışma Prensibi
Pnömatik aktüatörler basınçlı havanın bir piston veya diyafram üzerine uyguladığı kuvvetle çalışır. Bu kuvvet pistonun doğrusal bir hareket yapmasına veya döner aktüatörlerde dönen bir hareket oluşturmasına neden olur. Basit bir ifade ile pnömatik sistemler basınçlı hava enerjisini mekanik harekete dönüştürür.
Sistem hava kompresörü yardımıyla basınçlı hava sağlar ve bu hava aktüatör içerisindeki piston veya diyaframa yönlendirilir. Basınçlı hava pistonun hareket etmesini sağlayarak lineer veya rotasyonel hareket üretir. Bu sayede çeşitli mekanik işlemler kolaylıkla gerçekleştirilebilir.

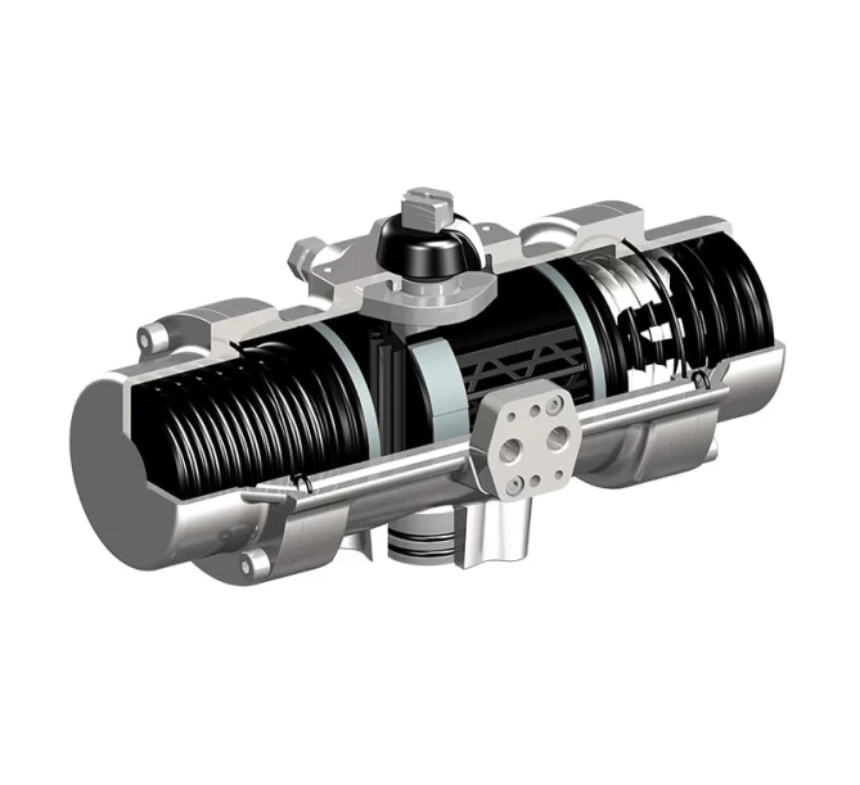

Pnömatik Aktüatörlerin Temel Bileşenleri
Pnömatik aktüatörler 4 ana temel parçaya sahiptir. Bu bileşenlerin her biri sistemin verimli ve doğru çalışması için hayati öneme sahiptir:
- Mil: Temel hareketimizi sağlar.
- Stoper: Milin üzerine yerleştirilir.
- Piston: Milin etrafındaki dişliyle hareketi sağlar
- Gövde: Mil, stoper ve piston gövde içerisine yerleştirilir, ardından da kapaklar pnömatik aktüatörün iki yanına monte edilir.
Pnömatik Aktüatörlerin Avantajları ve Dezavantajları
Pnömatik aktüatörlerin avantajları, hızlı ve güvenilir performans sağlamalarıdır. Zorlu çalışma koşullarında dayanıklılık gösterir ve elektrik kullanılmadığı için patlayıcı ortamlarda güvenle çalışabilirler. Düşük maliyetleri, basit kontrol mekanizmaları ve kolay montaj imkanı sunarak otomasyon sistemlerinde ekonomik bir çözüm sunarlar. Ayrıca, SIL3 gibi güvenlik sertifikaları ile kritik uygulamalarda yüksek güvenlik standartlarını karşılarlar.
Bununla birlikte, dezavantajları arasında basınçlı hava sistemine ihtiyaç duymaları, bu sistemin kurulumu ve bakımı için ek maliyet getirmesi sayılabilir. Diğer aktüatör türlerine göre düşük hassasiyet sunar ve yüksek tork gerektiren uygulamalarda yetersiz kalabilirler. Gürültü yapabilmeleri ve sıcaklık değişimlerinden olumsuz etkilenmeleri de bazı endüstriyel uygulamalarda dezavantaj oluşturabilir.
İlginizi Çekebilir: Pnömatik Aktüatör Seçim Kriterleri Nelerdir?
Pnömatik Aktüatörlü Vanalar Nerelerde Kullanılır?
Pnömatik aktüatörler endüstride geniş bir kullanım alanına sahiptir ve çeşitli otomasyon süreçlerinde tercih edilir. Özellikle petrokimya gıda işleme ilaç üretimi ve ambalajlama gibi sektörlerde basınçlı hava ile çalıştıkları için güvenli hızlı ve maliyet açısından verimli çözümler sunarlar. Montaj hatlarında konveyör sistemlerinde robotik kolların hareketinde ve valf kontrol sistemlerinde yaygın olarak kullanılırlar. Ayrıca Atex ve SIL3 sertifikalarıyla patlama tehlikesi olan bölgelerde de güvenle kullanılırlar.
Pnömatik Aktüatörlü Vanaların Özellikleri
Pnömatik aktüatörler vanaların otomatik kontrolünde yaygın olarak kullanılır. Aktüatörlü vanalar basınçlı hava yardımıyla açılır ve kapanır bu da özellikle endüstriyel tesislerde akış kontrolünün verimli bir şekilde gerçekleştirilmesini sağlar. Pnömatik aktüatörlü vanalar genellikle petrol gaz ve kimyasal madde taşıyan boru hatlarında kullanılır.
Bu vanaların en önemli özelliklerinden biri hızlı ve güvenilir çalışma yeteneğidir. Ayrıca pnömatik aktüatörlü vanalar yüksek sıcaklık ve basınç altında da sorunsuz çalışabilme yeteneğine sahiptir.
Pnömatik Aktüatörlerin Bakımı ve Performans Optimizasyonu
Pnömatik sistemlerin uzun ömürlü ve verimli bir şekilde çalışabilmesi için düzenli bakım büyük önem taşır. Pnömatik aktüatörlerin bakımı, düzenli temizlik, hava kalitesinin kontrolü, sızdırmazlık elemanlarının gözden geçirilmesi, bağlantıların kontrolü ve yağlama gibi adımları içerir. Basınçlı havanın temiz ve kuru olması, filtrelerin düzenli değiştirilmesi, sızıntı yapabilecek aşınmış contaların yenilenmesi önemlidir. Hortumlar ve valf bağlantıları sık sık kontrol edilmeli, gerekirse onarılmalı veya değiştirilmelidir. Ayrıca aktüatörün performans testleri yapılmalı, hava basıncı uygun aralıkta tutulmalı ve parçaların aşınmasını önlemek için yağlama gerektiğinde yapılmalıdır. Bu adımlar, aktüatörün verimli ve uzun ömürlü çalışmasını sağlar.
