Materials : Steel, aluminium alloy, al-bronze, polycarbonate.
Torque Output : 80 Nm … 3000 Nm
Control : Proportional control 4-20mA input/output
Enclosure : Weatherproof enclosure IP67, NEMA 4 and 6. space heater 7..10W (110/220 V AC) anti-condensation. (Optional IP68)
Travel Angle : 90° ± 10° (0° … 110°)
Manuel Override : Declutching mechanism located outside the body.
Power Supply : 220 V AC, 1PH (on request 110/380/440 V AC three-phase circuit)
Motor : Squirrel caged inducation, reversible
Limit Switches : 2 x open / close, SPDT, 250 V AC, 10A rating (on request additional +2 switches)
Torque Switch : Open / close, SPDT, 250 V AC
Indicator : 10 A rating (except HQ-008 continuous position indicator)
Mechanical Stopper : 2 x external adjustable screws
Ambient Humidity : %90 RH Max. (non-condensing)
Ambient Temp : -20°C … 70°C (except option electronic board)
Cable Connection : 2 PG 13,5 fittings
Flange Connection : ISO 5211 standard (F03/F05/F07)
Open and Close Time : 13-37 seconds
TORK REA.P80 | 80 | 220 V 50/60 Hz | Proportional 4.20 mA | 13...16 Sec | F07 | 7,4 |
TORK REA.P100 | 100 | 220 V 50/60 Hz | Proportional 4.20 mA | 16...20 Sec | F07 | 7,4 |
TORK REA.P150 | 150 | 220 V 50/60 Hz | Proportional 4.20 mA | 21...25 Sec | F07/F10 | 16,6 |
TORK REA.P200 | 200 | 220 V 50/60 Hz | Proportional 4.20 mA | 21...25 Sec | F07/F10 | 16,6 |
TORK REA.P300 | 300 | 220 V 50/60 Hz | Proportional 4.20 mA | 26...31 Sec | F10/F12 | 22 |
TORK REA.P500 | 500 | 220 V 50/60 Hz | Proportional 4.20 mA | 26..21 Sec | F10/F12 | 23 |
TORK REA.P600 | 600 | 220 V 50/60 Hz | Proportional 4.20 mA | 26..21 Sec | F10/F12 | 23 |
TORK REA.P800 | 800 | 220 V 50/60 Hz | Proportional 4.20 mA | 31...37 Sec | F12/F14 | 29 |
TORK REA.P1200 | 1200 | 220 V 50/60 Hz | Proportional 4.20 mA | 31...37 Sec | F12/F14 | 29 |
TORK REA.P2000 | 2000 | 220 V 50/60 Hz | Proportional 4.20 mA | 93...112 Sec | F14/F16 | 75 |
TORK REA.P3000 | 3000 | 220 V 50/60 Hz | Proportional4.20 mA | 93...112 Sec | F14/F16 | 75 |
Proportional Control Unite | SSR-PCU Proportional Card Details |
Input Signal | : 0-010V DC, 1-5V DC, 4-20mA, 20-4 mA |
Output Signal | : 4.20 mA, 0-10V DC |
Adjusting Range | : Zero, 8mA Open 16 mA |
Position Sensitivity | : ±5..1.5% |

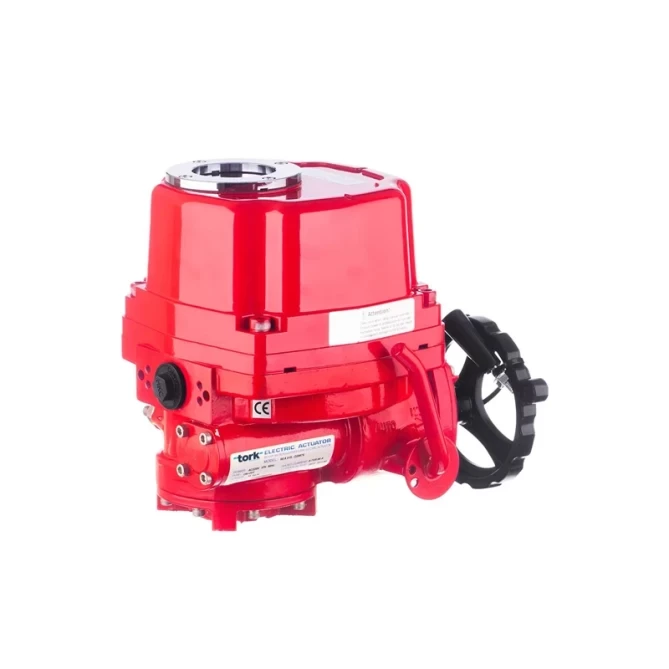

Proportional Electric Actuator
Type No | AC Wiring Diagram | DC Wiring Diagram | 3 Phase Wiring Diagram |
TORK REA.P80 |
| ||
|
|
| |
TORK REA.P150 | - | ||
TORK REA.P200 | - | ||
TORK REA.P300 | - | ||
TORK REA.P500 | - | ||
TORK REA.P600 | - | ||
TORK REA.P800 | - | ||
TORK REA.P1200 | - | ||
TORK REA.P2000 | - | ||
TORK REA.P3000 | - |
