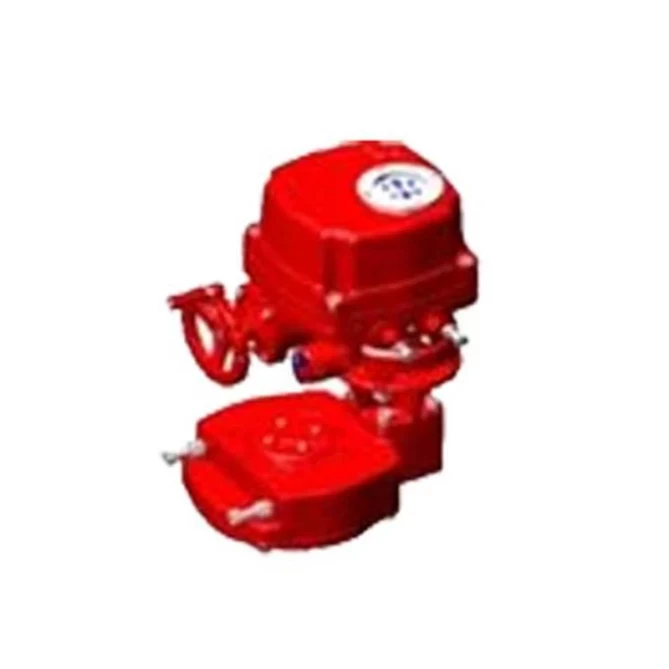

TORK-REA 2000..3000 Serie On/Off Elektrische Drehantrieb

Körper : Aluminium Druckguss, elektrostatischer Polyester beschichtet

Drehmomentswert in Ausgang : 2000Nm-3000 N

Gehäuse Schutzdienst : Weatherproof, IP67/NEMA4, innerhalb des Körpers gibt es Heizelemente gegen die Feuchtigkeit (10watt) (optionel IP68 und Atex)

Steuergerät : Ausserhalb betätigter Gehäuse und declutching Mechanismus, (geschlossener Hebel, Getriebe ineinander)

Versorgungsspannung : 220 V AC, (nach Anforderung 24V DC, 110 V AC ve 380 V, 440V AC 3'er Phase)

Motor : Reversible motor, Drehbar in doppelte Richtung

Endschalteranschluss : 2 Stk. T.K.Ç.Y Endschalter 250V AC, 10A (+nach Anforderung gibt es 2 Stück extra Anschluss)

Drehmomentsanschluss : Bei allen ist die Ein-/Ausschalt in Verfügung

Lokal Anzeige : Der Antrieb ist unter der Glasbeschichtung geschützt. (Standart)

Mechanisch Stopper : Zwei Stück

Umgebungsfeuchtigkeit : %90 RH Max. (non-condensing)

Umgebungshitze : -20°C … 70°C

Kabelanschluss : 2 Stück PG13,5 Kabelversaubung

Ventilanschluss mit Flansch : ISO5211 standart F14-16

Açma Kapama Zamanı : 37 sek zwischen 112 sn (varriert je nach Code)

Optional : Proportional Kontrol Unit 4-20 mA Eingang / 4-20 mA Ausgang Signal

Typ No

Drehmomentsanschluss

Betriebsspannung

Kontrol Art

Ein-/Auschaltzeit

Ventilanschluss mit Flansch

Gewicht

(Nm)

(Kg)

TORK REA 2000

2000

220 V 50/60 Hz

On/Off

93...112 Sekunde

F14/F16

75

TORK REA 3000

3000

220 V 50/60 Hz

On/Off

93...112 Sekunde

F14/F16

75

Electric Wiring Diagram

Type No

AC Wiring Diagram

3 Phase Wiring Diagram

TORK REA 2000

REA-2000-3000_220V-On_Off

REA-2000-3000_3 FAZ_AC_On-Off

TORK REA 3000

REA-2000-3000_220V-On_Off

REA-2000-3000_3 FAZ_AC_On-Off

Elektrische Antriebe gehören zu den am häufigsten verwendeten Stellgeräten zur Armaturensteuerung. Sie werden zur Betätigung zahlreicher Armaturentypen wie Kugelhähnen, Absperrklappen und Kükenhähnen eingesetzt.

Die elektrischen Antriebe der REA-Serie zeichnen sich durch ein kleines, leichtes und kompaktes Design aus. Das Gehäuse ist mit einer korrosionsbeständigen Polyesterbeschichtung versehen. Es stehen verschiedene Drehmomentvarianten von 40 Nm bis 3000 Nm zur Verfügung. Die Antriebe sind sowohl als Auf/Zu-Ausführung als auch als proportionale Ausführung erhältlich.
