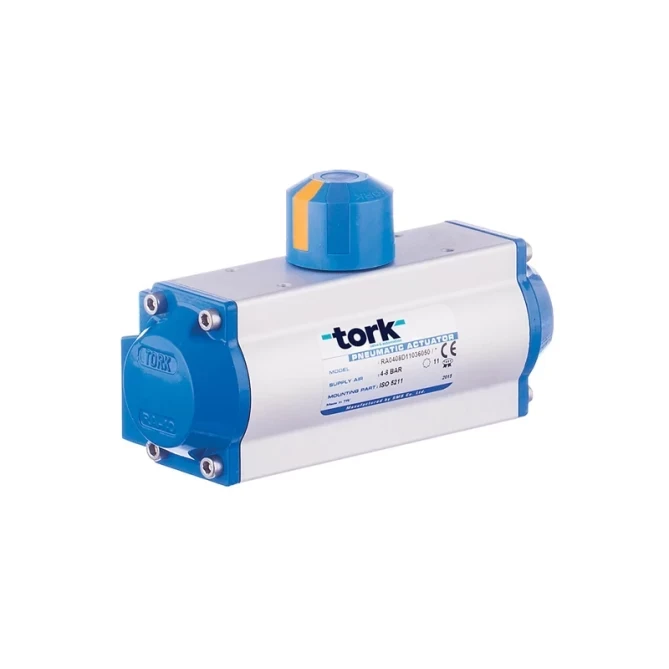

Pneumatischer Antrieb Mit ATEX Zerifikat

Ausführung : Kugelventil, Schmetterlingventil, Ein-Aus / proportional Steuerung

Ölçü : RA-PTFE 32 DA / SR … RA-PTFE 350 DA / SR

Versorgungsdruck : 4 - 8 bar

Drehmomentswert im Ausgang : 9 Nm … 5162 Nm (für 6 bar)

Körper : Aluminium PTFE geschlossen

Deckel und Kolben : Aluminium injizieret

Temperatur : -10ºC … 80ºC

Ventilanschluss : ISO 5211 Normen

Endschalteranschluss : Namur Norm, VDI / VDE3845

Stellungsregleranschluss : Namur Norm, VDI / VDE3846

Richtungsventilanschluss: Namur Norm, VDI / VDE3847

Hubeinstellung : Ausgeführt über doppeltgerichteter Antrieb( ±5)

Einfachwirkende Umwandlung : Umwandlung durch hinzufügen der Feder

Nach Anforderung : Es ist in Verfügung gestellt Atex und kalter Umgebungsantrieb zu produzieren.

Atex Zertifizierte Doppeltwirkende Drehmomentswert Antriebe(Nm) / Betriebsdruck, (Bar)
Model	2,5 bar	3 bar	3,5 bar	4 bar	4,5 bar	5 bar	5,5 bar	6 bar	6,5 bar	7 bar	7,5 bar	8 bar
RX 32 DA	2	3	4	5	6	7	8	9	10	11	12	13
RX 40 DA	5,5	7	8,5	9,9	11,4	12,9	14,4	15,8	17,3	18,8	20,3	21,7
RX 52 DA	13	16,1	19,3	22,5	25,6	28,8	32	35,1	38,3	44,1	44,6	47,8
RX 60 DA	14,4	17,9	21,5	25	28,5	32	35,5	39	42,5	46,1	49,6	53,1
RX 75 DA	35,7	44	52,2	60,4	68,7	76,9	85,1	93,3	101,6	109,8	118	126,3
RX 80 DA	39,7	48,9	58	67,1	76,3	85,4	94,6	103,7	112,9	122	131,2	140,3
RX100 DA	65,4	80,1	94,9	109,6	124,4	139,2	153,9	168,7	183,4	198,2	213	227,7
RX120 DA	124,9	152,5	180,2	207,9	235,6	263,2	290,9	318,6	346,3	373,9	401,6	429,3
RX143 DA	240	288	336	385	433	480	529	578	626	674	722	770
RX160 DA	321	385	450	510	576	642	705	765	833	897	963	1024
RX200 DA	628	752	878	1000	1127	1252	1377	1500	1630	1752	1880	2005
RX270 DA	1234,88	1493,13	1751,39	2009,64	2267,89	2526,14	2784,40	3042,65	3300,90	3559,15	3817,41	4075,66
RX350 DA	2124	2558	2992	3426	3860	4294	4728	5162	5596	6030	6464	6898

Atex Zertifiziert Einfachwirkende Drehmomentswert Antriebe (Nm) / Betriebsdruck, (Bar)
Model	2,5 bar	3 bar	3,5 bar	4 bar	4,5 bar	5 bar	5,5 bar	6 bar	6,5 bar	7 bar	7,5 bar	8 bar
RX 40 SR	5,5	7	8,5	9,9	11,4	12,9	14,4	15,8	17,3	18,8	20,3	21,7
RX 60 SR	14,4	17,9	21,5	25	28,5	32	35,5	39	42,5	46,1	49,6	53,1
RX 80 SR	39,7	48,9	58	67,1	76,3	85,4	94,6	103,7	112,9	122	131,2	140,3
RX100 SR	65,4	80,1	94,9	109,6	124,4	139,2	153,9	168,7	183,4	198,2	213	227,7
RX120 SR	124,9	152,5	180,2	207,9	235,6	263,2	290,9	318,6	346,3	373,9	401,6	429,3
RX143 SR	240	288	336	385	433	480	529	578	626	674	722	770
RX160 SR	321	385	450	510	576	642	705	765	833	897	963	1024
RX200 SR	628	752	878	1000	1127	1252	1377	1500	1630	1752	1880	2005
RX350 SR	2124	2558	2992	3426	3860	4294	4728	5162	5596	6030	6464	6898
