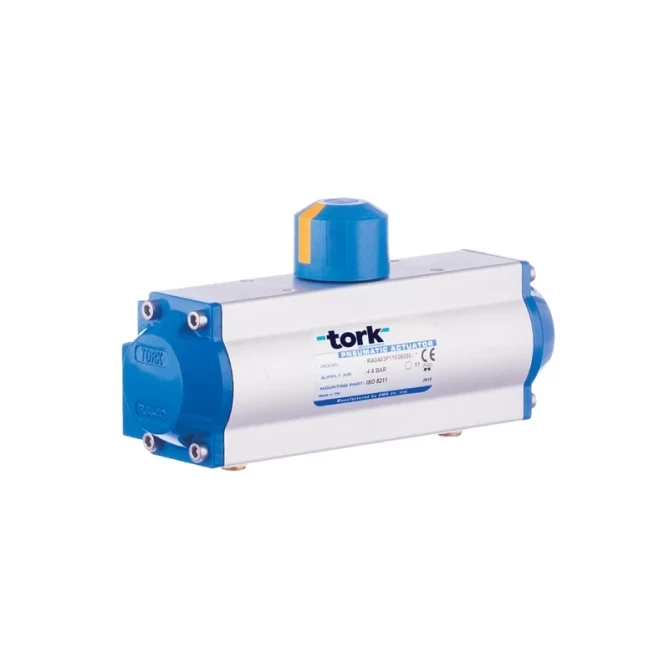

180 Grad Pneumatischer Drehantrieb

Anwendung : Kugelventil, Absperrklappe, Auf-Zu-/Proportionalsteuerung von Klappen, medizinische Anwendungen

Größe : RA 40 8D...RA 120 8D

Speisedruck : 4-8 bar

Ausgangsdrehmomentwert : 18 Nm...330 Nm (6 bar) Drehmomentwert

Gehäuse : Aluminium-Extrusion, eloxiert beschichtet

Deckel und Kolben : Aluminiumspritzguss

Temperatur : -10 ºC...80 ºC

Ventilanschluss : ISO 5211-Standards

Endschalteranschluss : Namur-Standard, VDI/VDE 3845

Stellungsregleranschluss : Namur-Standard, VDI/VDE 3846

Wegeventilanschluss : Namur-Standard, VDI/VDE 3847

Hubeinstellung : Es erfolgt über einen bidirektionalen Aktuator (+,- 5)

Zubehör : Schaltkasten, Stellungsregler, Handhilfsbetätigung

180° Rücklauf Pneumatischer Stellantrieb

Modell

Standard-Flansch

Drehmomentwert (P:6 bar)

RA40.8D

FO3/FO4

15 Nm

RA60.8D

FO4-FO5/FO7

39 Nm

RA80.8D

FO5/FO7

103 Nm

RA100.8D

F07/F10

168 Nm

RA 120.8D

F07/F10

318 Nm

Produktcode CAD-Datei
RA0408D09036050
RA0408D09042000
RA0408D11036050
RA0408D11042000
RA0608D09042070
RA0608D09050070
RA0608D11042070
RA0608D11050070
RA0608D14042070
RA0808D09050070
RA0808D11050070
RA0808D14050070
RA0808D17050070
RA1008D14070102
RA1008D17070102
RA1008D22070102
RA1208D17070102
RA1208D22070102
RA1208D27070102
